技术参数
型号 |
AL1403 |
备注 |
规格 |
DN50、DN80、DN100、DN125、DN150 |
|
适用介质 |
适用于汽、煤、柴油、食用油、液态化工介质、酒类等液体的顶部装车,可选配潜油泵(液动潜油泵、电动潜油泵)。 |
|
设计温度 |
-40℃~190℃ |
|
设计压力 |
0~2.5MPa |
|
材质 |
20#、16Mn、不锈钢、钢衬四氟 |
|

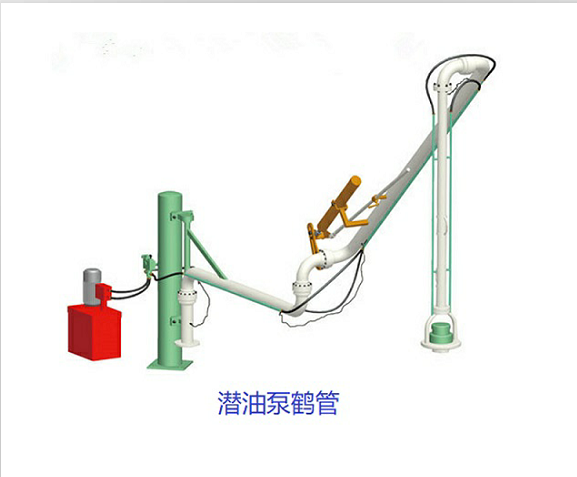

液动卸槽潜油泵装在鹤管头部;潜没在油液下工作,由于潜油泵的超增压作用,使进油管路在正压下输油,消除了鹤管的气阻现象和离心油泵的气蚀现象。
液动卸槽潜油泵由液压马达和离心泵两大部分组成。
工作原理:把电能转换成液压能驱动压马达,使叶轮转动。
工作流程:电机驱动液压泵,液压泵输出的压力油经溢流阀、控制阀,驱动马达带动叶轮旋转;从而使潜油泵正常工作。
液动潜油泵卸槽特点
1、 卸槽时,鹤管、潜油泵不存在气阻、气蚀现象;
2、 使用本泵增压,不需排除管路内空气;
3、 采用优秀水力模型,优化设计,效率高、噪音小;
4、 用铝合金制造,重量轻、导静电性好;
5、 安装简单、操作方便、运转平稳可靠;
6、 能与各种型号的鹤管连接;
7、 缩短作业时间,减轻工人劳动强度,避免铁路运力损失,减少油品对环境的污染;
8、 无油气、污油、污水排出,减少油品损耗,改善卸油环境。
潜油泵壳体外观
1、减震支减震支腿,避免壳体与罐底相碰;
2、铜螺母,符合石油库安全规定。
