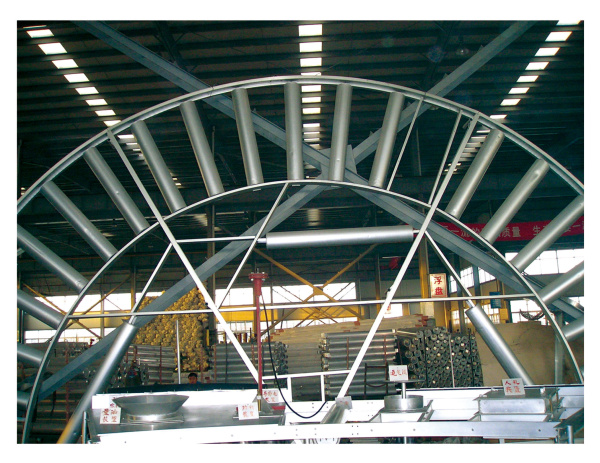

组装式内浮盘
更新：2021-1-18 16:27:15 点击：
介绍
根据《石油库节能设计导则》和其他有关规范要求，轻质油及其他易挥发介质储罐应为浮顶罐，罐内需要设置内浮盘。组装式内浮盘为环保、节能、降耗产品。
根据介质化学特性，浮盘材质可以选用铝制、钢制、不锈钢制。
根据介质物理特性，浮盘结构可以选用仿生六边形、井字型、厢式、蜂窝式等。

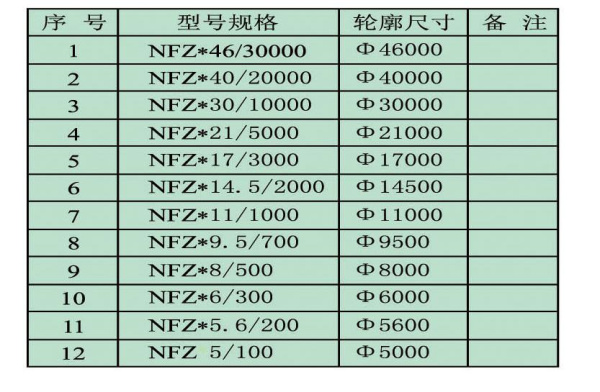

规格尺寸
部件材料：
| 部件名称 | 铝浮盘 | 不锈钢浮盘 | ||
| 材质 | 规格 | 材质 | 规格 | |
| 蒙皮 | 防绣铝3A21 | 1000*0.5 | 0Cr18Ni9 | 1220*0.5 |
| 铝合金浮筒板 | 防绣铝3A21 | 1.7 | 0Cr18Ni9 | φ380*1.2 |
| 浮盘连接件 | 1Cr18Ni9 | M8 | 0Cr18Ni9 | 1.5 |
|
浮盘支架 （骨架） |
6063（LD31） | 主梁，工字铝 92.5*50*3*2附梁，槽铝92.5*26*2 | 0Cr18Ni9 | 1.5 |
| 静电导出线 | 1Cr18Ni9 | Φ2 | 0Cr18Ni9 | |
| 囊式（舌式）密封 | 丁晴橡胶或氟橡胶 | 1*750 | 丁晴橡胶或氟橡胶 | 1*750 |
| 支柱 | 6063（LD31） | Φ32*2.5 | 0Cr18Ni9 | Φ32*2.5 |
| 边缘构件 | 6063（LD31） | 140*100*2 | ||

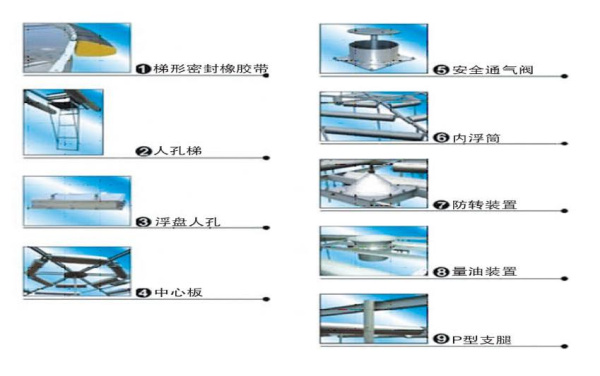

浮盘附件
