介绍

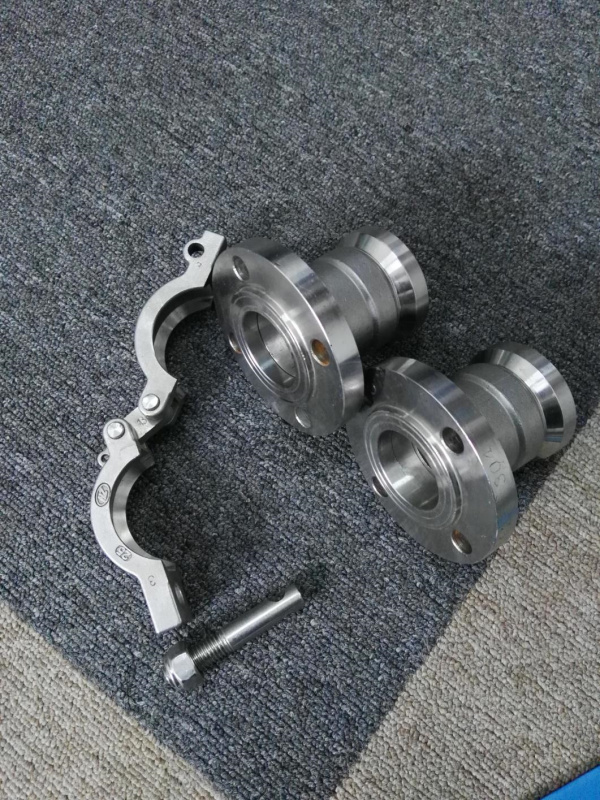

拉断阀在特定拉力荷载下将管路断开,拉断阀具有足够的安全余量且该余量小于管路的荷载极限,拉断阀卡环将两个几乎对称的阀体通过一对法兰面结合起来,法兰面互相贴合而没有重叠,因此管路上产生的张力直接传递到卡环上,不受张力角的影响。如果管路上的张力负荷超过卡环上的致断销的抗拉强度,则致断销断裂,原先贴合的法兰面同步分离,管路一分为二。拉断阀沿中线对称的两部分阀室分别安装了一个止回阀,用来关闭管路拉断后形成的两个截面。在正常流体运动时,受弹簧支撑的止回阀互相顶开,形成流体通路,流线型的设计确保尽可能大的流通截面,而一旦拉断阀触发断开,两止回阀相互作用力消失,在各自弹簧推动力下瞬间关闭横断面。
拉断阀沿中线对称的两部分阀室分别安装了一个止回阀,用来关闭管路拉断后形成的两个截面。在正常流体运动时,受弹簧支撑的止回阀互相顶开,形成流体通路,流线型的设计确保尽可能大的流通截面,而一旦拉断阀触发断开,两止回阀相互作用力消失,在各自弹簧推动力下瞬间关闭横断面。
技术参数
拉断阀的选择
型号 | 规格 | 特点 | 适用于 | |

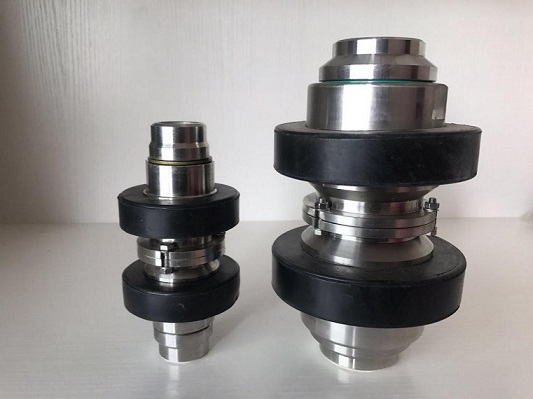

1 | A型----钢珠式 | DN25,DN50 | 重量小 | 小口径管道 |

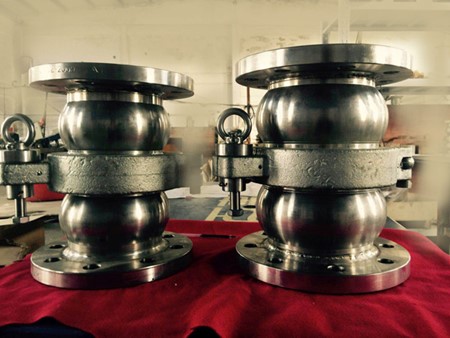

2 | B型----抱箍式 | DN50,DN80,DN100 | 重量大 | 大口径管道 |
3 | C型----低温拉断阀 | DN50 | 耐低温 | LNG、低温乙烯等 |
